ضوابط و آیین نامه ویبره بتن شامل چه مواردی می شود؟

ضوابط ویبره بتن

آیا می‌دانستید که بر اساس آیین نامه ویبره بتن، بخش قابل‌توجهی از استحکام و یکپارچگی سازه‌های بتنی در گرو ویبره کردن صحیح بتن است؟ در واقع، ویبره‌کردن بتن به شما کمک می‌کند تا تمام حباب‌های هوای محبوس در بتن خارج شده و در نتیجه بتن متراکم‌تر، مقاوم‌تر و دارای عمر مفید بالاتری باشد. با این حال، آشنایی با ضوابط و مقررات ویبره‌کردن بتن، امری ضروری است تا از بروز مشکلاتی مانند ترک‌خوردگی، پوکی یا عدم چسبندگی صحیح به آرماتور جلوگیری شود.

در این مقاله، قصد داریم آیین نامه ویبره بتن را به طور کامل بررسی کنیم و به نکات کلیدی نظیر حداقل ضخامت بتن برای ویبره، نوع و سایز مناسب شیلنگ ویبراتور، زمان ایده‌آل ویبره‌کردن و اصول ایمنی مرتبط با این فرایند بپردازیم. همچنین، تجهیزات مرتبط مانند شیلنگ ویبراتور و موتور ویبره بتن را معرفی می‌کنیم که برای پیمانکاران و سازندگان ساختمانی، ضروری و کاربردی هستند. با رعایت این دستورالعمل‌ها، ضمن افزایش کیفیت سازه، هزینه‌های تعمیر و نگهداری را نیز کاهش خواهید داد.

ضوابط و آیین نامه ویبره بتن

آنچه در این مطلب می‌خوانید:

آیین نامه ویبره بتن چیست و چرا مهم است؟

آیین نامه ویبره بتن در واقع مجموعه‌ای از دستورالعمل‌ها و استانداردهای تدوین‌شده توسط سازمان‌ها و مراجع ذی‌صلاح (مانند ACI 309 در آمریکا یا نشریات سازمان برنامه و بودجه در ایران) است که نحوه‌ی صحیح لرزش یا ارتعاش بتن را تبیین می‌کند. این دستورالعمل‌ها به مهندسان و پیمانکاران ساختمانی کمک می‌کند:

  • با روش مناسب، حباب‌های هوای موجود در بتن را حذف کنند.
  • انسجام و یکنواختی بتن را افزایش دهند.
  • اتصال بهینه میان بتن و آرماتور ایجاد کنند.
  • از ترک‌خوردگی، پوکی و نفوذپذیری بالا در بتن جلوگیری شود.

به‌کارگیری این آیین‌نامه‌ها تنها یک توصیه نیست بلکه عدم رعایت آن می‌تواند منجر به کاهش عمر مفید سازه، افزایش هزینه‌های تعمیر و نگهداری و حتی تهدید ایمنی ساختمان شود. بنابراین پیش از شروع هر پروژه بتن‌ریزی، آگاهی از این ضوابط ضروری است.

برای اطلاعات دقیق‌تر درباره استانداردهای بین‌المللی ویبره بتن، می‌توانید به وبسایت ACI (انجمن بتن آمریکا) مراجعه کنید.

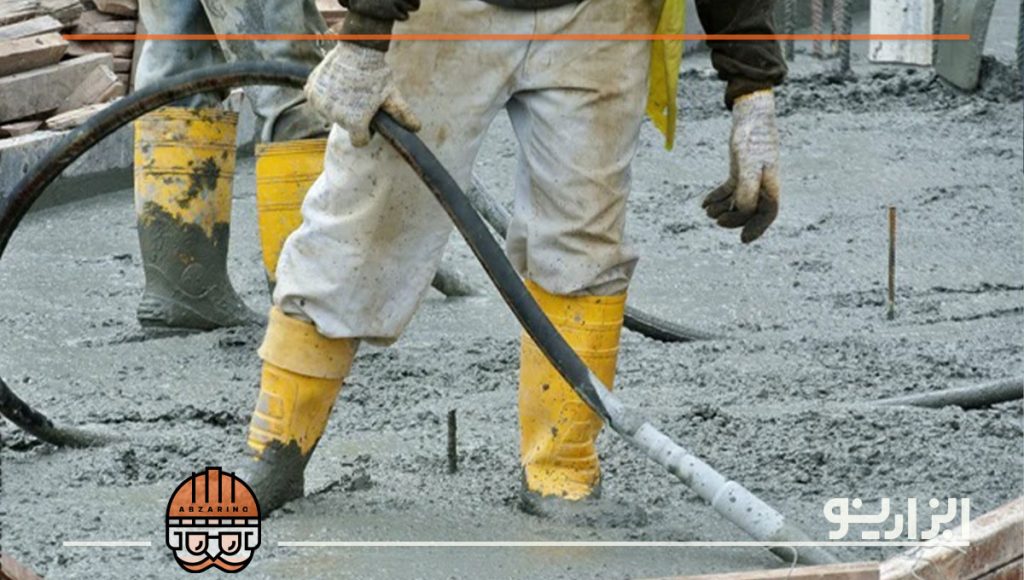

اهمیت شیلنگ ویبراتور در ویبره زدن بتن

شیلنگ ویبراتور اصلی‌ترین ابزار در فرایند ویبره‌کردن بتن است. طبق آیین نامه ویبره بتن، انتخاب نوع و اندازه صحیح شیلنگ ویبراتور نقش کلیدی در دستیابی به بتنی مستحکم و بدون حفره‌های هوا دارد. مهم‌ترین عواملی که در این انتخاب تأثیرگذار هستند عبارت‌اند از:

  1. حجم بتن‌ریزی
    در پروژه‌های بزرگ مانند سدسازی یا فونداسیون‌های عمیق، از شیلنگ ویبراتور با قطر و توان بالاتر استفاده می‌شود؛ اما در پروژه‌های سبک‌تر مثل سقف‌های معمولی یا ستون‌های کم‌ارتفاع، شیلنگ ویبراتور کوچک‌تر کفایت می‌کند.
  2. فاصله آرماتورها
    اگر شبکه‌ی میلگرد (آرماتور) بسیار متراکم باشد، استفاده از شیلنگ ویبراتور قطور عملاً امکان‌پذیر نیست و باید از شیلنگ‌های نازک‌تر استفاده کرد تا حین ورود به بتن، به آرماتورها برخورد نکند.
  3. نوع پروژه
    در پروژه‌هایی مانند احداث تیر، ستون، دال یا دیوار برشی، استفاده از شیلنگ ویبره مکانیکی، برقی یا بادی متناسب با مقیاس کار انتخاب می‌شود. برای کارهای کوچک‌تر، گاه شیلنگ ویبراتور دریلی هم گزینه‌ای مقرون‌به‌صرفه و کاربردی است.
  4. میزان دسترسی به منابع انرژی
    1. شیلنگ ویبراتور مکانیکی با موتوری بنزینی یا دیزلی کار می‌کند و در هر شرایطی قابل استفاده است.
    1. شیلنگ ویبراتور برقی نیاز به منبع برق پایدار دارد.
    1. شیلنگ ویبراتور بادی به کمپرسور باد وابسته است.

با در نظر گرفتن این عوامل، شیلنگ ویبره‌ای متناسب با نیاز پروژه انتخاب کنید تا به بهترین شکل از عهدۀ ویبره‌کردن بتن برآیید.

آیین نامه ویبره بتن و ضوابط اجرایی آن

حداقل ضخامت بتن برای ویبره و اهمیت آن

یکی از پرسش‌های رایج مهندسان عمران و پیمانکاران در پروژه‌های بتن‌ریزی، تعیین حداقل ضخامت بتن برای ویبره است. واقعیت این است که هیچ مقدار کاملاً ثابتی برای تمام پروژه‌ها وجود ندارد، اما رهنمودهای آیین نامه ویبره بتن معمولاً توصیه می‌کنند:

  • ضخامت هر لایه‌ی بتن‌ریزی بیشتر از 60 تا 70 سانتی‌متر نباشد تا نوک شیلنگ ویبراتور بتواند تمام لایه را به‌خوبی متراکم کند.
  • در سازه‌های کم‌ارتفاع (مانند دال یا سقف‌های نازک)، هر چه ضخامت لایه کمتر باشد، تراکم بهتر و سریع‌تر انجام می‌شود.

اگر ضخامت بتن بیش از حد زیاد باشد (مخصوصاً در پروژه‌های حجیم)، لازم است بتن را در چند لایه‌ی مختلف و به‌صورت مرحله‌ای بریزید و در هر مرحله ویبره کنید. این کار باعث می‌شود تا حباب‌های هوا در لایه‌های زیرین باقی نمانند و همه‌ی بخش‌های سازه از تراکمی یکنواخت برخوردار شوند.

گام‌های اصلی ویبره کردن بتن بر اساس آیین‌نامه

برای داشتن یک بتن با کیفیت استاندارد و عاری از کرموشدگی، بهتر است مراحل زیر را در هنگام ویبره‌کردن دنبال کنید:

بررسی تجهیزات پیش از شروع

  • مطمئن شوید شیلنگ ویبراتور یا موتور ویبره بتن سالم و عاری از هرگونه آلودگی باقی‌مانده از پروژه‌های قبلی باشد.
    • بازرسی کنید که میزان سوخت یا منبع تغذیه (در شیلنگ ویبراتورهای برقی) به‌اندازه کافی وجود دارد تا در اواسط کار دچار توقف ناخواسته نشوید.

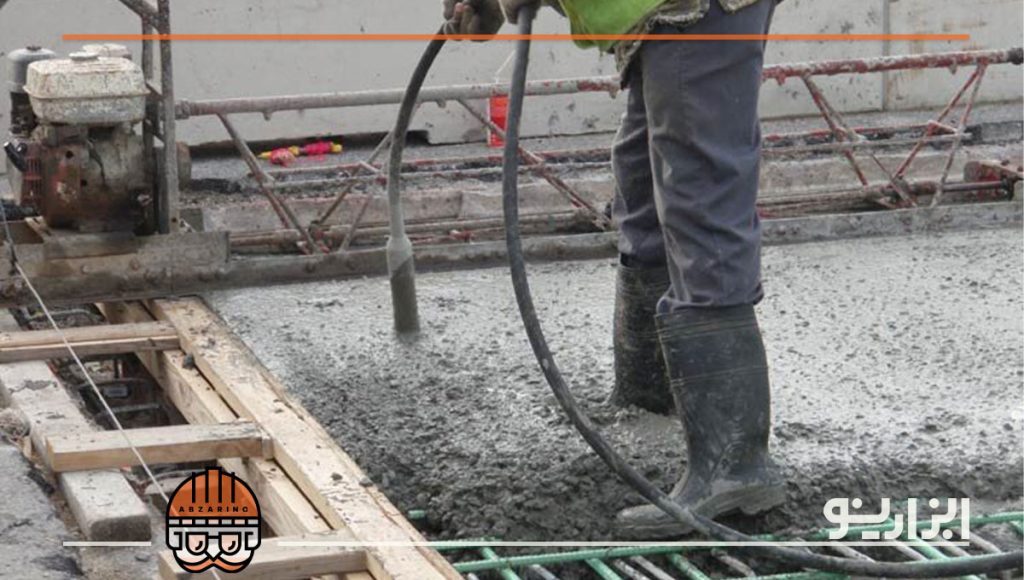

ورود عمودی ویبراتور به بتن

آیین نامه ویبره بتن تأکید می‌کند که ورود شیلنگ ویبره به بتن باید به‌صورت عمودی و با سرعت مناسب انجام شود. فروبردن شیلنگ به‌زور، باعث جدایش دانه‌بندی شده و نتیجه‌ی مطلوب را از بین می‌برد.

زمان نگهداری مناسب

بسته به نوع بتن و اندازه شیلنگ ویبراتور، توصیه می‌شود شیلنگ را 5 تا 15 ثانیه در هر نقطه نگه دارید. زمان کمتر باعث خروج ناکافی حباب‌های هوا می‌شود و زمان طولانی‌تر باعث آب‌انداختن بتن خواهد شد.

خارج کردن تدریجی شیلنگ

پس از اطمینان از تراکم مناسب، شیلنگ را به‌صورت آرام و تدریجی خارج کنید. عجله در بالا کشیدن شیلنگ، مجدداً حباب‌های هوا را وارد بتن می‌کند.

تکرار و پوشش هم‌پوشان

نقاط بعدی فروکردن شیلنگ ویبراتور را در نزدیکی نقاط قبلی انتخاب کنید تا بین این نواحی هم‌پوشانی رخ دهد و هیچ بخشی از بتن بدون تراکم باقی نماند.

استفاده در چند لایه

در بتن‌ریزی‌هایی که ارتفاع یا ضخامت بالایی دارند، ویبره را در چند مرحله انجام دهید تا اطمینان حاصل شود تمام بخش‌های بتن متراکم شده‌اند.

آیین نامه ویبره بتن

آشنایی با شیلنگ ویبراتور و موتور ویبره بتن

برای اجرای دقیق آیین نامه ویبره بتن، داشتن ابزار مناسب نیز ضروری است. در اینجا دو محصول مهم در فرآیند ویبره‌کردن بتن را معرفی می‌کنیم:

  1. شیلنگ ویبراتور
    1. شیلنگ ویبراتور مکانیکی: مناسب پروژه‌هایی است که دسترسی به برق محدود است و حجم بتن‌ریزی متوسط دارند.
    1. شیلنگ ویبراتور برقی: در صورت وجود برق پایدار، این نوع عملکرد یکنواخت‌تری دارد و برای بتن‌ریزی‌های حجیم ایده‌آل است.
    1. شیلنگ ویبراتور بادی: در کارگاه‌هایی که کمپرسور باد وجود داشته باشد، انتخاب خوبی خواهد بود.

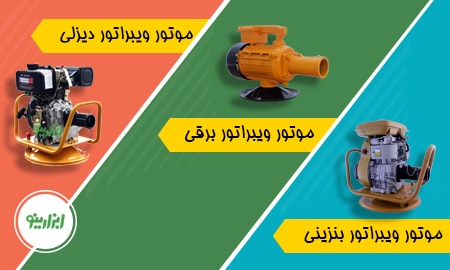

  2. موتور ویبره بتن
    موتور ویبره بتن، نیرو و ارتعاش لازم برای شیلنگ ویبراتور را تأمین می‌کند. از آن در پروژه‌های بزرگ‌تر و حرفه‌ای‌تر که نیاز به توان بالا و زمان کار طولانی دارند، استفاده می‌شود.
    1. موتور ویبره بنزینی یا دیزلی: برای مناطق دورافتاده یا فاقد برق مناسب است.
    1. موتور ویبره برقی: در پروژه‌های شهری با دسترسی آسان به برق، بهترین عملکرد را دارد.

اگر به دنبال خرید یا اطلاع از مشخصات فنی و قیمت‌های به‌روز شیلنگ ویبراتور و موتور ویبره بتن هستید، می‌توانید به فروشگاه اینترنتی ابزارینو مراجعه کرده یا با شماره تلفن 02133903380 تماس بگیرید. کارشناسان ما آماده ارائه مشاوره و راهنمایی به شما هستند.

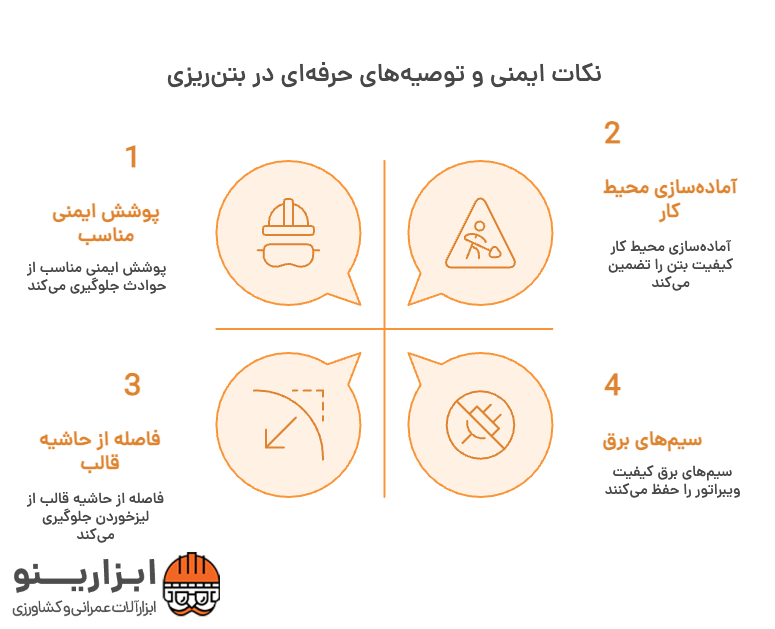

اینفوگرافیک آیین نامه ویبره بتن

نکات ایمنی و توصیه‌های حرفه‌ای

رعایت نکات زیر، هم‌زمان کیفیت بتن شما را تضمین می‌کند و هم از بروز حوادث ناخواسته در کارگاه جلوگیری به عمل می‌آورد:

  • آماده‌سازی محیط کار: قبل از شروع ویبره، مسیر عبور اپراتور، وضعیت داربست (در صورت بتن‌ریزی در ارتفاع) و ایستگاه موتور ویبره را بررسی کنید.
  • پوشش ایمنی مناسب: حتماً از دستکش، کفش ایمنی و کلاه ایمنی استفاده کنید. اگر در ارتفاع کار می‌کنید، کمربند ایمنی نیز اجباری است.
  • فاصله از حاشیه قالب: از قرارگرفتن بیش‌ازحد به لبه قالب پرهیز کنید؛ چراکه امکان لیزخوردن یا برخورد با میلگرد وجود دارد.
  • سیم‌های برق: در شیلنگ ویبراتورهای برقی، طول سیم را متناسب با کارگاه تنظیم کرده و دقت داشته باشید سیم در تماس با بتن قرار نگیرد.
  • پشتیبان ویبره: در پروژه‌های حساس، بهتر است دو دستگاه ویبراتور در دسترس داشته باشید تا در صورت خرابی یا توقف یکی، پروژه متوقف نشود.

ابزارهای با کیفیت و استاندارد را از ابزارینو بخواهید!

با رعایت آیین نامه ویبره بتن و استفاده از تجهیزات حرفه‌ای، می‌توانید سازه‌ای مقاوم و بادوام بسازید. چنانچه نیاز به شیلنگ ویبراتور، موتور ویبره بتن یا راهنمایی در انتخاب نوع مناسب ویبراتور دارید، کافیست به وبسایت ابزارینو مراجعه کرده یا با شماره زیر تماس بگیرید:

02133903380

کارشناسان ما آماده ارائه مشاوره و پیشنهاد محصولات متناسب با نیاز پروژه شما هستند. همین حالا اقدام کنید و از مزیت یک بتن متراکم و باکیفیت بهره‌مند شوید!

سوالات متداول آیین نامه ویبره بتن

  1. حداقل ضخامت بتن برای ویبره چقدر است؟
    به‌طور معمول، ضخامت هر لایه بتن‌ریزی نباید از 60 تا 70 سانتی‌متر بیشتر باشد تا شیلنگ ویبراتور بتواند به‌خوبی ارتعاش را منتقل و حباب‌های هوا را خارج کند.
  2. آیا می‌توان از شیلنگ ویبراتور برای جابه‌جایی بتن استفاده کرد؟
    خیر؛ طبق آیین نامه ویبره بتن، نباید با شیلنگ ویبره، بتن را به نقاط خالی قالب هدایت کرد. این کار باعث جداشدگی دانه‌بندی، آب‌انداختن بتن و در نهایت کاهش کیفیت سازه می‌شود.
  3. چه مدت باید شیلنگ ویبره را در بتن نگه داریم؟
    زمان قرارگیری شیلنگ ویبراتور در بتن بسته به نوع سازه و قُطر شیلنگ متفاوت است، اما معمولاً در بازه 5 تا 15 ثانیه توصیه می‌شود. زمان طولانی‌تر از این مقدار، خطر آب‌انداختن بتن را به همراه دارد.
  4. برای پروژه‌های بزرگ بهتر است از چه نوع ویبره‌ای استفاده کنم؟
    اگر با حجم بالای بتن‌ریزی سر و کار دارید (مثل سدسازی، فونداسیون‌های گسترده یا سازه‌های مرتفع)، شیلنگ ویبراتور مکانیکی با قطر بالا یا ویبراتور برقی کانورتوری می‌تواند انتخاب مناسبی باشد. همچنین، وجود یک موتور ویبره بتن قدرتمند توصیه می‌شود.
  5. چگونه می‌توانم از کیفیت ویبره‌شدن بتن مطمئن شوم؟
    رعایت نشانه‌هایی مانند سطح صاف و براق بتن پس از بازکردن قالب، عدم وجود کرموشدگی در بخش‌های عمیق و صدای یکنواخت شیلنگ ویبره در حین کار، همگی نشان‌دهنده تراکم مناسب بتن است.
