شیلنگ ویبراتور - شیلنگ ویبره بتن

شیلنگ ویبراتور (Concrete Vibrator Hose) یکی از تجهیزات اصلی برای ازبین‌بردن حفره‌ها و حباب‌های موجود در سطح بتن، گرفتن آب اضافی بتن و در نتیجه ایجاد بتنی مستحکم و فشرده است. این تجهیز را با نام‌های دیگری مثل شلنگ یا شیلنگ ویبره بتن نیز می‌شناسند. قیمت شیلنگ ویبره بتن با توجه به نوع آن از 1 میلیون و 300 هزار تومان (1,300,000) شروع و تا بیش از 20 میلیون تومان (20,000,000) هم ادامه پیدا می‌کند. قیمت‌ها باتوجه به نوسانات ممکن است تغییر کند که برای اطلاع از این امر می‌توانید با شماره 02133903380 تماس حاصل فرمایید.

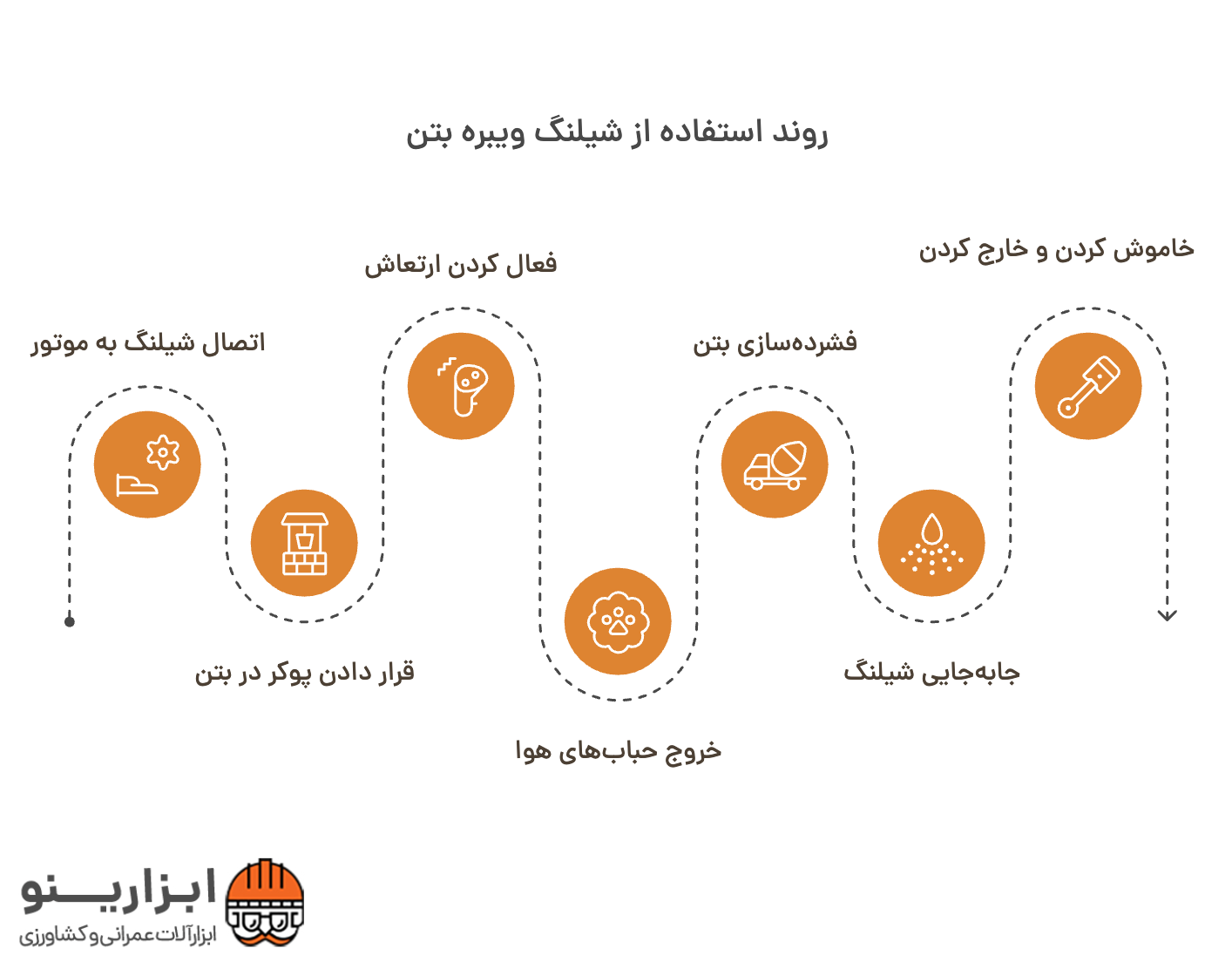

شیلنگ ویبراتور (اینفوگرافی - infographic)
اینفوگرافیک کامل اجزای شیلنگ ویبراتور

شیلنگ ویبراتور چیست؟

شیلنگ ویبراتور وسیله‌ای برای خارج کردن حباب‌هایی است که در هنگام بتن ریزی در داخل بتن ایجاد می‌شود؛ به این حباب‌ها ویزکول (Vesicle) گفته می‌شود، برای استفاده از این شلنگ، باید از ویبراتور بتن استفاده کرد.

اگر این حباب‌ها که در داخل بتن حبس شده بیرون نیاید، بعد از خشک شدن، مشکلاتی برای بتن ایجاد می‌شود؛ مشکلاتی از قبیل ترک خوردن، نشست بتن، ریزش بتن، کرمو شدن و غیره.

بنابراین با استفاده از “شیلنگ ویبره” که ارتعاشاتی در بتن ایجاد می‌کند، این حباب‌ها از بین می‌رود و بتن یکدست می‌شود.

فرآیند ارتعاش بتن بخشی مهمی از پروژه بتن ریزی است که نمی‌توان آن را نادیده گرفت، در این فرآیند هوای محبوس شده از بتن خارج شده و سنگدانه‌ها در کنار هم قرار می‌گیرند تا چگالی بتن افزایش یابد؛ این کار موجب بهبود ساختار بتن و دوام بیشتر آن خواهد شد، به این محفظه‌های کوچک هوا درون بتن “لانه زنبوری” گفته می‌شود که اگر باقی بماند، استحکام بتن را کاهش می‌دهد. (منبع)

شلنگ ویبره انواع مختلفی دارد که در قسمت بعدی به آن‌ها اشاره می‌کنیم؛ اما در واقع همه آن‌ها یک کار انجام می‌دهند و آن هم ایجاد لرزش و ارتعاش است، حالا برخی با موتور بنزینی، برخی با موتور برقی و برخی دیگر با موتور بادی.

انواع شیلنگ ویبره بتن

انواع این محصول را می‌توان در دسته‌بندی‌های متفاوتی جای داد، برخی از آن‌ها برقی، برخی مکانیکی یا بنزینی، برخی دیگر بادی و نمونه‌های کوچک این محصول از نوع دریلی است. این محصول با نام‌های دیگری مثل شلنگ ویبراتور صنعتی یا شلنگ ویبره فونداسیون هم شناخته می‌شود.

در هنگام خرید شلنگ ویبراتور حتماً دقت کنید که کوپلینگ روی آن بسته شده باشد.

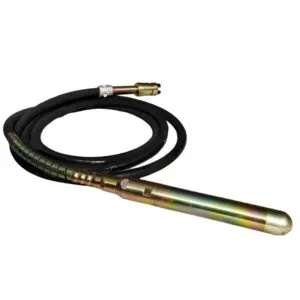

شیلنگ ویبره از نوع بنزینی

ویبراتور بنزینی (مکانیکی)

این شلنگ برای انواع موتورهای بنزینی چهار زمانه و تک سیلندر طراحی شده است، بیشترین فروش را داشته و عملکرد مناسبی دارد. گفتنی است انواع سایزهای 1 تا 3 اینچ روی قابل استفاده برای نوع بنزینی است.

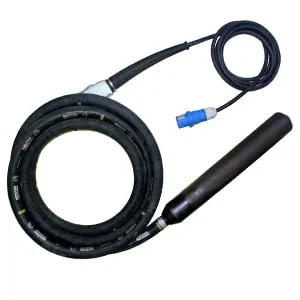

شلنگ ویبره از نوع برقی برند واکر

شیلنگ ویبره برقی

نوع دیگر از انواع شلنگ ویبراتور، مدل برقی است که خودش انواع مختلفی دارد، یک دسته از آن‌ها بسیار گران قیمت بوده و نیازی به موتور ندارد و مستقیما با برق کار می‌کند.

مدل دیگر دریلی است که ارزانترین نوع شلنگ ویبره بتن است و بیشتر برای کارهای کوچک کاربرد دارد.

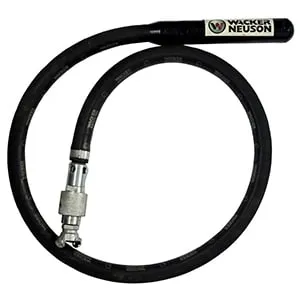

شیلنگ ویبره بتن از نوع بادی برند واکر

شیلنگ ویبره بادی

شلنگ ویبره بتن از نوع بادی نیز به دستگاه کمپرسور باد متصل می‌شود و مزیتی که دارد این است که می‌توانید به صورت همزمان چندین شیلنگ را به یک کمپرسور متصل کرده و کار کنید.

می‌توان گفت قیمت شیلنگ ویبره بتن از نوع بادی هم تقریبا گران است.

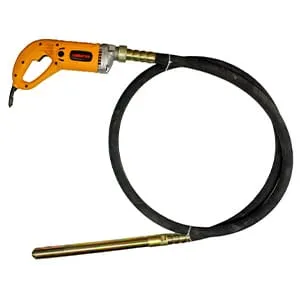

شلنگ ویبره بتن از نوع دریلی

شیلنگ ویبره دریلی

در نهایت شیلنگ ویبره دریلی است که هم طول شیلنگ آن کوتاه‌تر است و هم موتور آن توان کمتری دارد و بیشتر برای کارهای کوچک مثل ویبره ستون کاربرد دارد. از نظر قیمت هم کمترین قیمت را دارد.

در جدول زیر می‌توانید انوع شیلنگ ویبراتور به همراه ویژگی‌ها و مزایای و معایب هر یک را مشاهده کنید.

جدول بررسی شیلنگ ویبراتور

مدل شلنگ ویبره

خصوصیت برجسته

مزیت برجسته

بنزینی یا مکانیکی

قدرت بسیار بالا

هزینه تعمیر و نگهداری کم

بادی

قابل‌نصب روی انواع کمپرسور باد

افزایش سرعت کار با نصب چند شیلنگ به یک کمپرسور باد

برقی

فاقد آلایندگی و مشکلات موتورها بنزینی

صدای کم و مناسب برای فضاهای بسته

دریلی

کوچک و قیمت پایین

مناسب برای ویبره ستون‌ها و مقاطع کوچک بتن‌ریزی

کانورتوری

کاهش برق 220 به جریان برق بی‌خطر 42 ولت

امنیت بسیار بالا، مناسب برای فضاهای بسته، کیفیت ویبره بسیار عالی

گفتنی است شیلنگ ویبره در سایزهای مختلفی تولید می‌شود، این دستگاه سایزهای 1 اینچ تا 3 اینچ داشته که در اکثر پروژه‌ها قابل‌استفاده است. کشورهای سازنده این محصول در بازار خودمان بیشتر ساخت ایران و چین بوده و برخی هم ساخت کره، اسپانیا، ایتالیا و آلمان است.

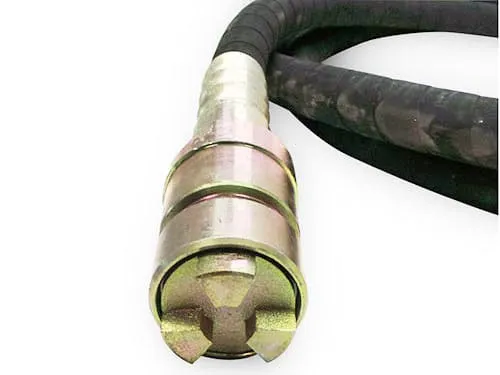

کوپلینگ شیلنگ ویبراتور

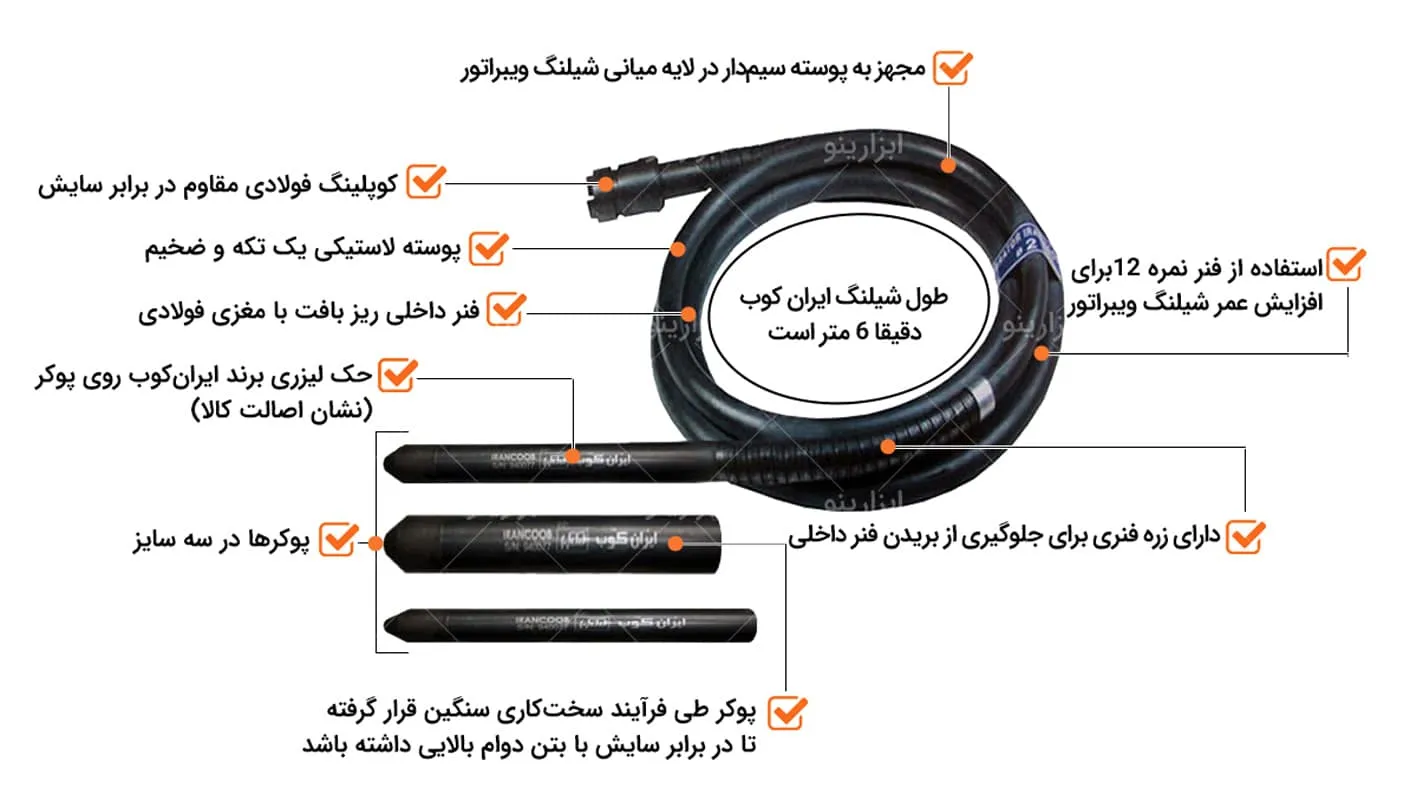

شلنگ ویبراتور و بررسی اجزای مختلف آن

اجزای این محصول عبارتند از:

  • پوکر: این قسمت از شلنگ قسمتی است که داخل بتن قرار گرفته و ارتعاش را به بتن وارد می‌کند، جنس پوکر آهن است و به دلیل تماس مداوم با بتن استهلاک بالایی دارد بنابراین باید کیفیت ساخت خوبی داشته باشد.
  • کوپلینگ: قطعه‌ای برای اتصال شیلنگ به موتور است.
  • فنر: از داخل شلنگ عبور کرده و با چرخش آن پوکر به لرزش در می‌آید.
  • پوسته: قسمت بیرونی شیلنگ ویبره است که از جنس لاستیک است، برخی از مواد بازیافتی برای ساخت این قسمت استفاده می‌کنند بنابراین باید در هنگام خرید دقت کنید که مواد بازیافتی نباشد.
  • درب کالت: به قسمت انتهایی پوکر متصل می‌شود.

شلنگ ویبراتور در سایزهای مختلف

شلنگ ویبره و سایزهای مختلف آن

شلنگ ویبراتور در سایزهای مختلفی تولید و عرضه می‌شود، در اصل منظور از سایز همان قطر شیلنگ است که عبارت است از:

  • 1 اینچ
  • 1.5 اینچ
  • 2 اینچ
  • 2.5 اینچ
  • 3 اینچ

برخی از مدل‌ها را می‌توان هم به موتورهای بنزینی و هم بادی وصل کرد با این حال برای اطلاع دقیق از این موضوع حتما با کارشناس ابزارینو صحبت کنید: 02133903380

همچنین باید این نکته را نیز اضافه کنیم که طول شلنگ‌ها عموما یا 6 متری یا 9 متری است، این مقدار برای شیلنگ‌های دریلی عبارتند از: 2 متری و 3 متری.

شیلنگ ویبراتور و بررسی شعاع عملکرد آن

همچنین بر اساس تجربه عملی می‌توان سایز و شعاع عملکرد آن را به شکل تقریبی و نسبی به صورت زیر در نظر گرفت:

سایز شیلنگ ویبره

شعاع عملکرد شیلنگ ویبره بتن (سانتی متر)

1 اینچ

بین 20 تا 25 سانتی‌متر

1.5 اینچ

بین 40 تا 55 سانتی متر

2 اینچ

بین 45 تا 65 سانتی متر

2.5 اینچ

بین 50 تا 70 سانتی متر

3 اینچ

بین 55 تا 80 سانتی متر

قیمت شیلنگ ویبره بتن

نحوه عملکرد شیلنگ ویبراتور

شیلنگ ویبراتورها قسمتی به نام پوکر دارند که در حقیقت انرژی مورد نیاز که می‌تواند از نیروی الکتریکی، مکانیکی یا پنوماتیک تأمین شود را دریافت و آن را تبدیل به ضربه و ارتعاش می‌کنند.

اجزای مختلف شیلنگ ویبراتور

قسمت پوکر در سر انواع شیلنگ ویبره قرار داشته و می‌توان گفت اصلی‌ترین قسمت یک شیلنگ ویبراتور همین پوکر است که با بتن در تماس بوده و عمل ارتعاش و ازبین‌بردن حباب‌های موجود در بتن را انجام می‌دهد.

در بین مشخصات شیلنگ ویبراتور یکی از مهم‌ترین قسمت‌ها همین پوکر است که در ادامه به آن خواهیم پرداخت.

نکات مهم در هنگام کار با شیلنگ ویبراتور

برای کار با شیلنگ ویبراتور باید به نکاتی توجه کنید، رعایت این نکات در واقع به‌دست‌آوردن بتن با بهترین کیفیت خواهد بود، در غیر این صورت، باوجود هزینه‌های انجام شده زیاد، بتن به استاندارد لازم نخواهد رسید؛ این موارد به شرح زیر است:

روش درست کار با شیلنگ ویبراتور
نحوه صحیح وارد کردن شیلنگ ویبراتور داخل بتن

1- بتن را حداکثر در لایه‌ای با ضخامت ۵۰ سانتی‌متر بریزید و از تکان دادن شیلنگ ویبراتور به‌صورت افقی یا اوریب در بتن خودداری نمایید.

دقت به فضاها در کار با شیلنگ ویبره
شعاع نفوذ شیلنگ ویبراتور در بتن

2- شیلنگ را به‌صورت عمودی در بتن قرار دهید، فاصله مرکز به مرکز محل ورود شیلنگ‌ها به بتن باید حدود ۱٫۵ برابر شعاع نفوذ به منطقه قرارگیری باشد.

3- – اجازه دهید شیلنگ ویبراتور با استفاده از وزن خود داخل بتن نفوذ کرده و حدود ۱۵ سانت داخل بتن نفوذ کند.

زمان نگه‌داشتن شیلنگ ویبراتور در داخل بتن و انجام ارتعاش باتوجه‌به دانه‌بندی بتن و ضخامت سطح ریخته شده متفاوت است. اما زمان تقریبی 5 تا 15 ثانیه می‌باشد.

4- شلنگ ویبره را به‌تدریج و با حرکت بالا و پایین از داخل بتن در بیاورید تا حباب‌های هوا از جلوی ویبراتور وارد بتن نگردند.

درست ترین نحوه کار با شلنگ ویبره
روش درست ورود شیلنگ ویبراتور داخل بتن و خروج از آن

5- هنگام خارج کردن سر شلنگ ویبراتو از بتن این کار را به‌سرعت انجام دهید. اگر حفره مقطعی که شیلنگ را در آن قرار دادید پر نشد، بار دیگر و در نزدیکی آن سوراخ عمل ویبره کردن بتن را انجام دهید.

4 معیار انتخاب شلنگ ویبراتور ایده آل

اگر قصد خرید این محصول را دارید باید به مشخصات شیلنگ ویبراتور توجه کنید تا بهترین انتخاب را داشته باشید، این ویژگی‌ها و فاکتورها به شرح زیر است:

  1. دارای انعطاف‌پذیری و مقاومت بالا در برابر خم شدن و پیچ خوردن
  2. مقاومت بالا در برابر فشار، سایش و پاره شدن
  3. رابطه متناسب میان دامنه ارتعاش و میزان فرکانس و تعداد ضربات جهت ایجاد بتنی با تراکم مناسب
  4. تعمیر و نگهداری آسان و سادگی روغن‌کاری و روانکاری قسمت‌های داخلی شیلنگ

کاربردهای شیلنگ ویبره چیست؟

شیلنگ ویبراتور همان گونه که گفتیم ابزاری کاربردی در صنعت ساخت‌وساز است و عملیات ازبین‌بردن حباب‌های داخل بتن را با این وسیله باید انجام داد، اما به‌غیراز این، شیلنگ ویبراتورها چه کاربرد دیگری دارند؟

  • ایجاد ارتعاش در بتن و ازبین‌بردن خلل‌وفرج موجود در آن
  • ازبین‌بردن آب‌های اضافی بتن و در نتیجه ایجاد مصالحی با مقاومت و تراکم بالا
  • جهت بتن‌ریزی در حجم کم و متوسط همانند پروژه‌های ساختمانی
  • بتن‌ریزی در حجم‌های وسیع و باکیفیت بالا همچون فرودگاه‌ها، راه‌آهن، پروژه‌های تجاری عظیم، سدسازی

تعمیر و نگهداری شیلنگ ویبراتور

برای اینکه شیلنگ ویبراتور شما عمر مفید بالایی داشته باشد و در هر بار کارکردن بتوانید بهترین راندمان را دریافت کنید باید نکاتی درباره نگهداری از این محصول را بدانید؛ این نکات به شرح زیر است:

  • برای انجام عملیات تعمیر و نگهداری در ابتدا موتور را خاموش کنید.
  • در عملیات تعمیر و نگهداری حتماً از قطعات اصلی استفاده نمایید.
  • هر روز پس از انجام عملیات، شیلنگ و مخصوصاً قسمت پوکر را شستشو داده تا عاری از هرگونه بتن گردد.
  • هر ۱۰۰ ساعت کاری شفت را روغن‌کاری کنید.

پس از اتمام کار با شیلنگ ویبراتور، آن را شستشو و تمامی بتن‌ها را از سطح آن پاک کنید. این امر موجب افزایش طول عمر شیلنگ می‌شود. همچنین از قراردادن شیلنگ ویبراتور در زیر نور آفتاب خودداری نمایید

برای عملیات تعمیر و نگهداری مراحل زیر را دنبال کنید:

  • قطعات را با حلال بشویید و تمام قسمت‌ها را پاک کنید، بسیار حائز اهمیت است که قسمت مخروطی را تمیز نگه دارید.

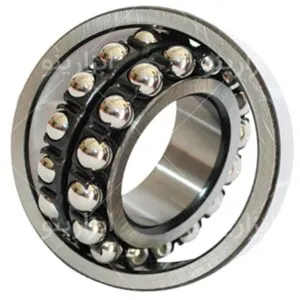

  • بلبرینگ و اتصالات آب‌بند را بررسی کنید اگر بازرسی نشان می‌دهد که گریس به سر پوکر انتقال‌یافته باید آب‌بندها را تعویض کنید.
  • تمامی اجزا پس از تعمیر و نگهداری باید به‌درستی محکم و سفت شوند تا از ورود بتن یا آب به داخل پوکر و آسیب رسیدن به آن جلوگیری کند.
  • بعد از عملیات تعمیر و نگهداری قطعات باید به‌درستی جایگزین شوند و مونتاژ گردند.

دلایل خراب شدن شیلنگ‌های ویبره

حتماً باید نحوه کار با شیلنگ ویبراتور را بلد باشید در غیر این صورت، ممکن است با استفاده ناصحیح از آن، به شیلنگ ویبراتور آسیب برسانید، برای جلوگیری از این اتفاق هرگز اقدامات زیر را در حین کار با شیلنگ انجام ندهید!

  1. ضربه‌زدن به پوکر در هنگام کار با شیلنگ
  2. پیچ خوردن، تاب برداشتن و خم شدن بیش از حد شیلنگ
  3. تمیز نکردن و ماندن ذرات بتن بر روی شیلنگ و قسمت پوکر که موجب آسیب و فرسایش آن می‌گردد.
  4. استفاده از موتورهای با دور بالا که در طولانی‌مدت به دلیل نامتوازن بودن نیروی وارد شده موجب آسیب‌زدن به شیلنگ می‌شود.
  5. نگهداری شیلنگ در مکان نامناسب و زیر نور آفتاب که باعث خشک‌شدن و ترک خوردن شیلنگ در طولانی‌مدت خواهد شد.
  6. عدم توجه به توصیه‌های مربوط به تعمیر و نگهداری

در هنگام کار با شیلنگ ویبراتور از کوبیدن و ضربه‌زدن به قسمت سر شیلنگ (پوکر) خودداری نمایید، زیرا این عمل باعث کاهش طول عمر شیلنگ می‌شود

قیمت شیلنگ ویبره بتن

ما در ابتدای همین مطلب هم گفتیم که قیمت شیلنگ ویبره بتن با توجه به نوع آن [بنزینی، برقی، بادی و دریلی] می‌تواند از 1 میلیون و 300 هزار تومان تا حدودا 23 میلیون تومان متغیر باشد.

معمولا در بازار بیشتر به دنبال قیمت شیلنگ ویبره از نوع بنزینی هستند با این حال ذکر این نکته حائز اهمیت است که قیمت شلنگ ویبره به سه عامل بستگی دارد:

  1. برند
  2. سایز (اینچ)
  3. طول شیلنگ

اگر به دنبال محصولی هستید که هم کیفیت خوبی داشته باشد و هم قیمت مناسب، می‌توانید روی گزینه‌های ایرانی مثل شیلنگ ویبره ایران کوب حساب کنید، گفتنی است قیمت شیلنگ ویبره ایرانی از انواع خارجی آن ارزان‌تر است.

برای خرید شیلنگ ویبراتور باید به‌خاطر داشته باشید که متناسب با مساحت مقطع بتن‌ریزی اقدام به خرید این محصول کنید.

اگر سایز شیلنگی که می‌خرید بالا باشد درحالی‌که مقطع بتن‌ریزی شما کوچک است، این کار باعث بالا آمدن شیره بتن خواهد شد و اگر سایز آن کوچک اما مقطع بتن‌ریزی شما بزرگ باشد، عملیات ویبره به‌خوبی انجام نخواهد شد. پس صرفا نباید به قیمت شیلنگ ویبراتور توجه کرد.

قیمت شیلنگ ویبره

خرید شیلنگ ویبراتور از ابزارینو

ابزارینو برندی با سابقه در بازار سعدی است، ما نه تنها واردکننده انواع شلنگ ویبره بتن بلکه تولیدکننده آن نیز هستیم و بهترین شلنگ ویبراتور ایرانی یعنی ایران کوب را ما تولید می‌کنیم.

شما با خرید از ابزارینو از خدمات پس از فروش بهره‌مند خواهید شد، تضمین اصالت کالا، تضمین تامین قطعات یدکی و حتی تضمین بازگشت وجه از جمله خدمات ابزارینو است. برای خرید شیلنگ ویبراتور با این شماره تماس بگیرید: 02133903380

سوالات متداول شیلنگ ویبراتور – شیلنگ ویبره بتن

شیلنگ ویبراتور چیست؟
دستگاهی برای خارج کردن حباب‌های محبوس شده داخل بتن است که به آن ویزکول گفته می‌شود، شلنگ ویبره با ایجاد ارتعاش این حباب‌ها را خارج کرده و سنگدانه‌ها را در کنار هم قرار می‌دهد.

شیلنگ ویبره چه انواعی دارد؟
چهار نوع بنزینی، برقی، بادی و دریلی از مهم‌ترین انواع شلنگ ویبره است برخی مدل‌ها مثل کانورتوری نیز وجود دارد که خیلی در ایران به فروش نمی‌رسد.

شلنگ ویبره چه سایزهایی دارد؟
سایز شیلنگ ویبره بتن عبارت است از: 1 اینچ، 1.5 اینچ، 2 اینچ، 2.5 اینچ و 3 اینچ که هر کدام شعاع عملکردی مختلفی دارد.

طول شیلنگ ویبره بتن چقدر است؟
اکثر شلنگ ویبراتور هایی که در بازار می‌خرید یا 6 متری است یا 9 متری.
