نقشه ساخت بالابر ساختمانی؛ راهنمای جامع طراحی و اجرا

آیا تا به حال به این فکر کرده‌اید که نقشه ساخت بالابر ساختمانی دقیقاً شامل چه جزئیاتی است و چگونه می‌توانید یک بالابر مطمئن و کارآمد بسازید؟ بالابر ساختمانی یکی از مهم‌ترین تجهیزات در پروژه‌های عمرانی است که برای جابه‌جایی مصالح، ابزار و حتی گاهی ماشین‌آلات کوچک به کار می‌رود. با وجود آنکه بسیاری از سازندگان بالابر، مدل‌های آماده را در بازار عرضه می‌کنند، اما گاهی بسته به نیازهای خاص پروژه، لازم است نقشه اختصاصی برای ساخت بالابر تهیه شود. در این راهنما، تلاش کرده‌ایم تا با زبانی ساده اما تخصصی، شما را با مراحل اساسی طراحی و اجزای بالابر ساختمانی آشنا کنیم.

از انتخاب الکتروموتور، گیربکس و سیم بکسل گرفته تا تعیین ظرفیت و نصب بالابر ساختمانی، هر یک از این مراحل در تضمین ایمنی و عملکرد بهینه بالابر نقش مهمی ایفا می‌کند. در ادامه، ضمن معرفی اجزای کلیدی و بررسی عواملی چون علت ضعیف شدن بالابر ساختمانی یا روش‌های بالا بردن سرعت بالابر ساختمانی، نکات نصب و نحوه پایین آوردن آن را نیز شرح خواهیم داد.

اهمیت تهیه نقشه ساخت بالابر ساختمانی

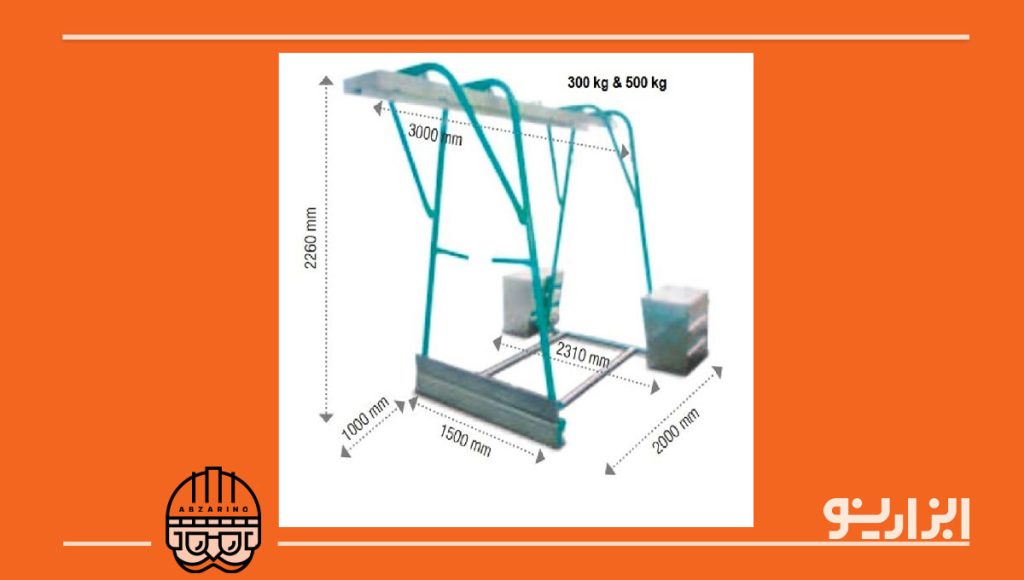

برای تضمین ایمنی و بهره‌وری بالا در پروژه، داشتن نقشه‌ی دقیق از ساختار بالابر ساختمانی بسیار ضروری است. این نقشه باید شامل ابعاد پایه‌ها، ریل‌های عمودی و افقی، محل استقرار الکتروموتور و گیربکس، نوع و ظرفیت سیم بکسل و باکت بالابر باشد.

• افزایش ایمنی: یک نقشه مهندسی‌شده، مانع از کله‌کردن بالابر و سقوط احتمالی بار می‌شود.
• بهینه‌سازی هزینه‌ها: با در اختیار داشتن یک نقشه جامع، می‌توانید مصالح و قطعات مورد نیاز را به‌صورت دقیق تأمین کنید و از دوباره‌کاری‌ها بپرهیزید.
• تناسب با پروژه: بسته به ارتفاع سازه، نوع مصالح و حجم کاری، نقشه‌ی ساخت می‌تواند تغییر کند. پروژه‌های بزرگ صنعتی یا سازه‌های مرتفع، نیازمند رعایت استانداردهای بیشتر و طراحی مستحکم‌تری هستند.

برای مطالعه‌ی جزئیات بیشتر درباره استانداردهای بین‌المللی و الزامات طراحی بالابرهای ساختمانی، می‌توانید به وبسایت OSHA مراجعه کنید.

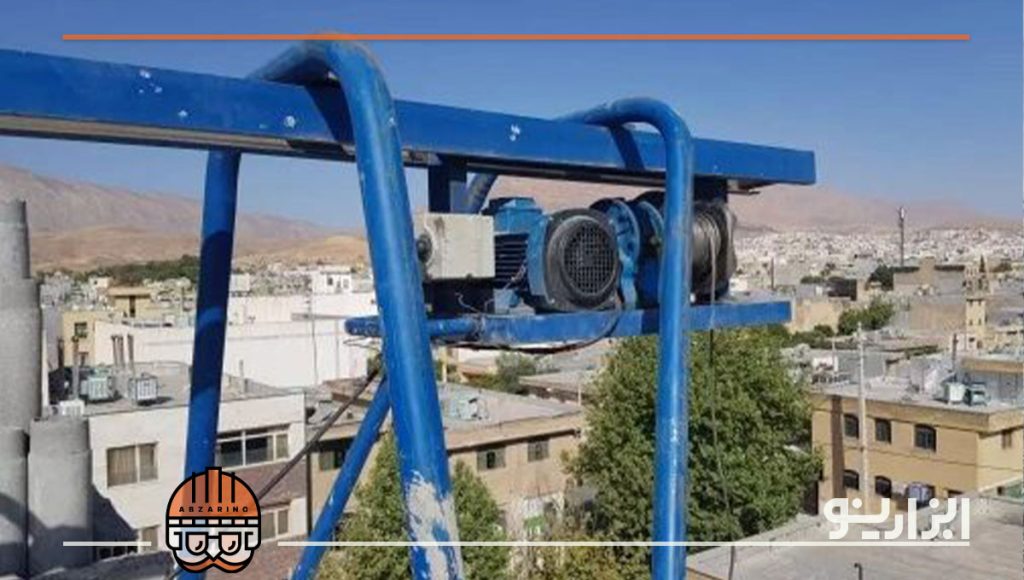

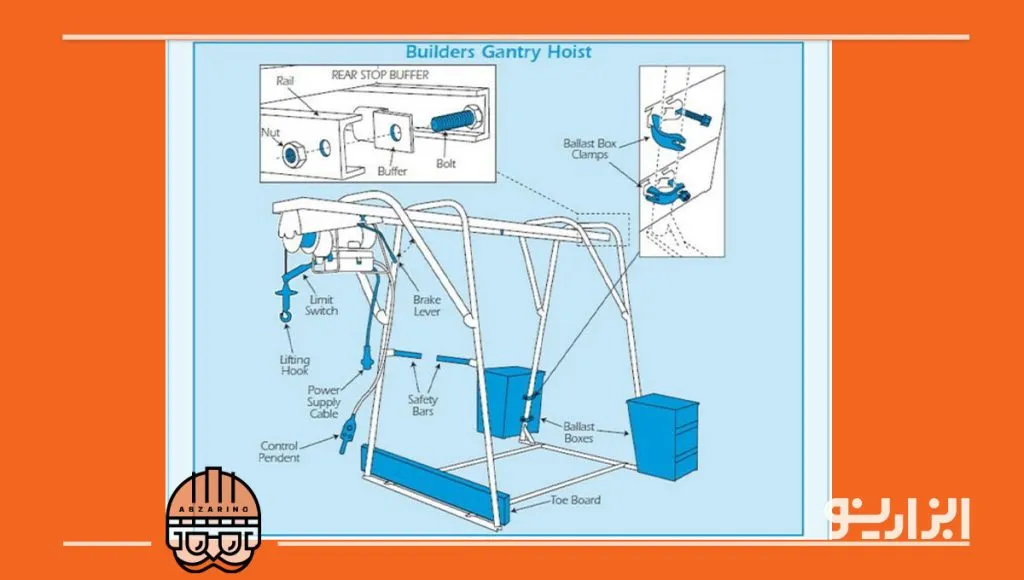

اجزای بالابر ساختمانی

بر اساس نقشه ساخت بالابر ساختمانی، اجزای اصلی یک بالابر عبارت‌اند از:

1. الکتروموتور:
   وظیفه تبدیل انرژی الکتریکی به نیروی محرکه را بر عهده دارد. الکتروموتور بسته به ظرفیت بار و ارتفاع کاری، ممکن است تک‌فاز یا سه‌فاز باشد.
2. گیربکس (حلزونی یا هلیکال):
   کاهش دور الکتروموتور و افزایش قدرت خروجی را انجام می‌دهد. گیربکس‌های حلزونی اغلب در بالابرهای ساختمانی رایج‌اند؛ چراکه در صورت قطع برق، قفل می‌شوند و مانع از بازگشت بار می‌گردند.
3. وینچ (قرقره):
   سیم بکسل روی وینچ پیچیده می‌شود. جنس آن معمولاً از فولاد است و بسته به ظرفیت مورد نیاز، می‌تواند طول‌های مختلف سیم بکسل را پشتیبانی کند.
4. سیم بکسل:
   طناب فولادی برای حمل بار و مصالح. استاندارد بودن سیم بکسل از نظر قطر و استحکام، در تأمین ایمنی حیاتی است.
5. باکت بالابر:
   سبد یا محفظه‌ای که برای قرار دادن مصالح استفاده می‌شود. اندازه و ظرفیت آن باید با توان بالابر مطابقت داشته باشد.
6. ریل و پایه‌ها:
   سازه اصلی نگهدارنده بالابر که روی پشت‌بام یا سطح زمین قرار می‌گیرد. نحوه اتصال ریل به پایه‌ها و وزن‌دهی مناسب بر روی پایه‌ها، اهمیت بسیاری دارد.

اگر علاقه‌مندید در مورد انواع مختلف بالابر ساختمانی اطلاعات بیشتری کسب کنید، پیشنهاد می‌کنیم از بالابر ساختمانی در سایت ابزارینو بازدید نمایید.

بالا بردن سرعت بالابر ساختمانی

گاهی اوقات پیمانکاران یا مهندسان تصمیم می‌گیرند سرعت جابه‌جایی بالابر را افزایش دهند تا بازدهی پروژه بالاتر رود. برای بالا بردن سرعت بالابر ساختمانی می‌توانید نکات زیر را مدنظر قرار دهید:

• انتخاب گیربکس با دور خروجی بالاتر: تغییر نسبت گیربکس می‌تواند به افزایش سرعت بالابر کمک کند؛ البته باید توان الکتروموتور و ظرفیت بالابر را نیز در نظر گرفت.
• افزایش توان الکتروموتور: اگر موتور شما ضعیف باشد، حتی تغییر گیربکس هم مشکل را حل نمی‌کند. موتور باید قدرت کافی برای حرکت سریع‌تر قرقره و بالابر را داشته باشد.
• کوچک کردن قطر قرقره: هرچه قطر وینچ کمتر باشد، سرعت چرخش وینچ بالاتر می‌رود؛ اما فشار بیشتری به گیربکس وارد خواهد شد.
• خودداری از افزایش سرعت بیش از حد: بالا رفتن سرعت در پروژه‌های بلندمرتبه، ریسک ایمنی را زیاد می‌کند. همیشه توازن بین سرعت و ایمنی را رعایت کنید.

علت ضعیف شدن بالابر ساختمانی

بالابر ساختمانی ممکن است در طول زمان، کارایی اولیه خود را از دست بدهد. عوامل متعددی می‌توانند منجر به ضعیف شدن بالابر ساختمانی شوند:

1. فرسودگی گیربکس یا الکتروموتور:
   استفاده مداوم و عدم انجام سرویس دوره‌ای، گیربکس را دچار استهلاک می‌کند. موتور الکتریکی نیز به واسطه گرمای بیش‌ازحد یا نوسانات برق، ضعیف می‌شود.
2. کشش نامناسب سیم بکسل:
   پیچ‌خوردگی یا سایش بیش‌ازحد، باعث کاهش ظرفیت تحمل بار در سیم بکسل می‌شود.
3. اورلود (بار اضافه):
   حمل بارهای سنگین‌تر از ظرفیت بالابر، فشار زیادی به موتور و گیربکس وارد می‌کند و در درازمدت آن‌ها را ضعیف می‌کند.
4. عدم نگهداری و سرویس منظم:
   نداشتن برنامه تعمیر و نگهداری دوره‌ای (از بررسی واسکازین گیربکس گرفته تا تعویض قطعات فرسوده) عمر مفید بالابر را کاهش می‌دهد.

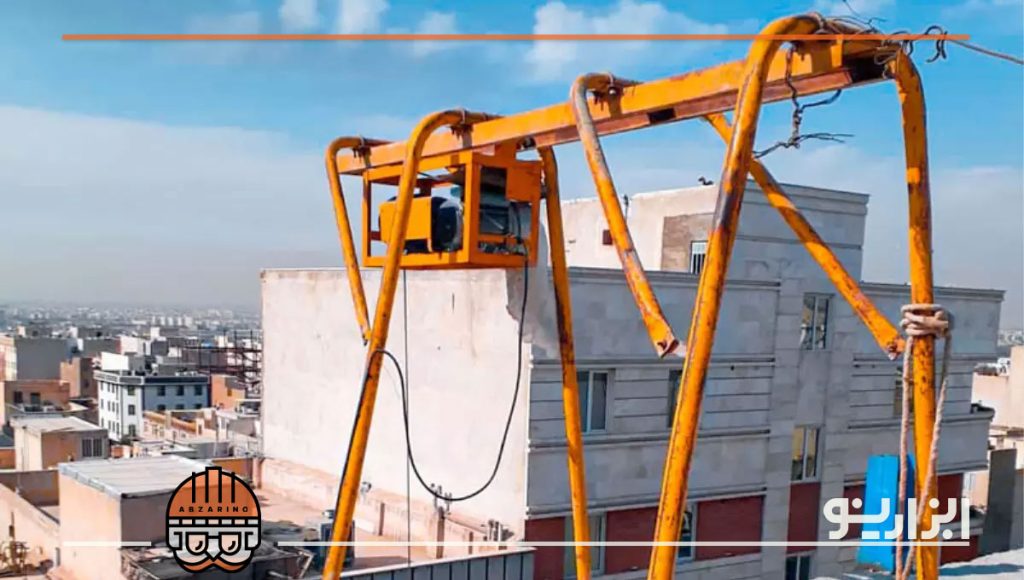

نصب بالابر ساختمانی: گام‌به‌گام

طریقه نصب بالابر ساختمانی با رعایت استانداردها و نقشه‌ی از پیش طراحی‌شده، شامل مراحل زیر است:

1. مونتاژ پایه‌ها و ریل
   1. ابتدا پایه‌ها را روی زمین یا پشت‌بام، به‌صورت خوابیده قرار دهید.
   1. ریل را داخل پایه‌ها جا بزنید و با پیچ‌های مناسب محکم کنید. انتهای ریل را حتماً مسدود یا خاموت‌گذاری کنید تا جعبه بالابر از داخل ریل خارج نشود.
2. قرار دادن بالابر در وضعیت عمودی
   1. به کمک چند نیروی کار، پایه‌ها را بلند کرده و در موقعیت عادی قرار دهید.
   1. حتماً بررسی کنید که پایه‌ها کاملاً روی سطح ایمن و محکم استوار شده باشند.
3. وزن‌دهی یا مهار پایه‌ها
   1. برای جلوگیری از کله کردن بالابر، روی پایه‌ها وزنه سنگین قرار دهید یا آن‌ها را به سطح پشت‌بام جوش دهید.
   1. در پروژه‌های مرتفع، استفاده از مهارهای جانبی و قوطی‌های فلزی توصیه می‌شود.
4. اتصال جعبه بالابر
   1. جعبه حاوی الکتروموتور، گیربکس و قرقره را به‌صورت کشویی وارد ریل کنید و از صحت جای‌گیری آن مطمئن شوید.
   1. سیم بکسل را از قرقره باز کرده و به باکت متصل کنید.
5. تست اولیه
   1. برای اطمینان از صحت نصب، یک تست بدون بار و سپس تست با بار سبک انجام دهید.
   1. عملکرد ترمز گیربکس و حرکت بالابر را بررسی کنید.

نحوه پایین آوردن بالابر ساختمانی

پس از اتمام پروژه یا زمانی که قصد جابه‌جایی تجهیزات را دارید، ممکن است نیاز به پایین آوردن بالابر ساختمانی داشته باشید. برای این کار:

1. تخلیه کامل بار و تجهیزات: ابتدا مطمئن شوید که بالابر خالی است.
2. جدا کردن اتصالات: سیم برق یا شیلنگ موتور را از منبع تغذیه قطع کنید. اگر از جوش یا مهار در پایه‌ها استفاده کرده‌اید، اتصالات را آزاد کنید.
3. خواباندن سازه: پایه‌ها را آرام به سمت زمین برگردانید. مراقب باشید در این مرحله امکان سقوط سازه و آسیب به آن یا افراد دیگر وجود نداشته باشد.
4. باز کردن ریل: در صورت نیاز، ریل و پایه‌ها را از یکدیگر جدا کرده و قطعات را در مکانی ایمن انبار کنید.

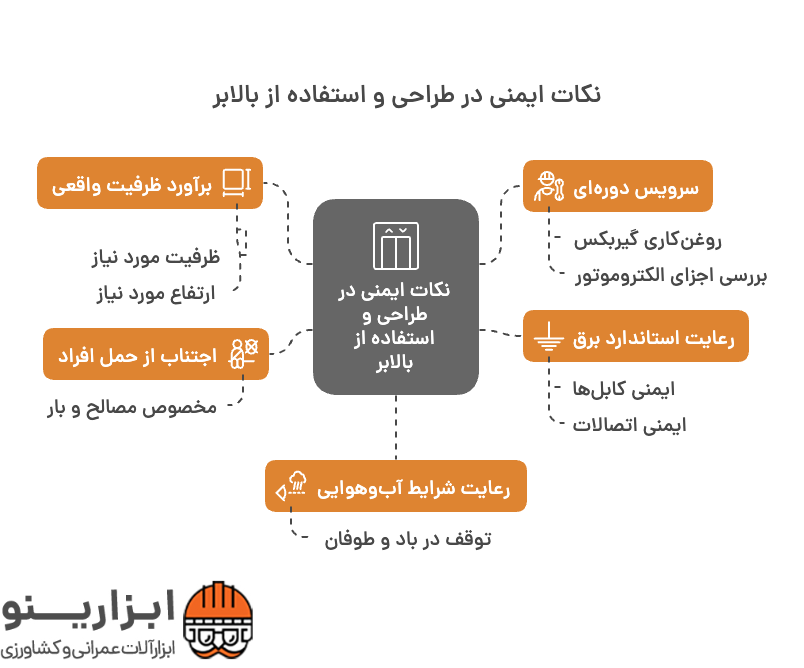

نکات ایمنی در طراحی و استفاده از بالابر

• برآورد ظرفیت واقعی: قبل از هر چیز، ظرفیت و ارتفاع مورد نیاز را دقیق محاسبه کنید تا اجزای بالابر و نقشه ساخت بالابر ساختمانی بهینه باشد.
• سرویس دوره‌ای: گیربکس را به‌صورت مرتب روغن‌کاری و اجزای الکتروموتور را بررسی کنید.
• اجتناب از حمل افراد: بالابر ساختمانی مخصوص مصالح و بار طراحی شده است؛ هرگز برای جابه‌جایی افراد استفاده نشود.
• رعایت شرایط آب‌وهوایی: در باد و طوفان شدید، فعالیت بالابر را متوقف کنید.
• رعایت استاندارد برق: در صورت استفاده از موتورهای برقی، کابل‌ها و اتصالات را در برابر رطوبت و فرسودگی ایمن نگه دارید.

جمع‌بندی

یک نقشه ساخت بالابر ساختمانی دقیق، علاوه بر افزایش ایمنی پروژه، باعث صرفه‌جویی در هزینه‌ها و زمان می‌شود. با انتخاب صحیح اجزا (گیربکس، الکتروموتور، باکت، ریل و پایه‌ها) و رعایت استانداردهای مهندسی، می‌توانید بالابری بسازید که سال‌ها بدون مشکل برای شما کار کند.

چنانچه قصد خرید بالابر ساختمانی یا کسب اطلاعات بیشتر درباره ظرفیت‌ها و مدل‌های موجود دارید، با شماره زیر تماس بگیرید یا از وبسایت ما دیدن کنید:

02133903380

سوالات متداول بالابر ساختمانی

1. آیا امکان ساخت بالابر ساختمانی بدون نقشه مهندسی وجود دارد؟
   ساختن یک بالابر بدون نقشه تخصصی امکان‌پذیر است، اما به‌شدت خطرناک خواهد بود. برای تضمین ایمنی و کارآمدی، توصیه می‌شود حتماً از نقشه‌ی دقیق و محاسبات مهندسی استفاده کنید.
2. چگونه می‌توان سرعت بالابر را افزایش داد؟
   با تغییر نسبت دور گیربکس، افزایش توان الکتروموتور یا کوچک‌کردن وینچ، می‌توان سرعت بالابر را افزایش داد. البته همیشه حد مجازی برای سرعت وجود دارد تا ایمنی حفظ شود.
3. علت ضعیف شدن بالابر ساختمانی چیست؟
   فرسودگی موتور و گیربکس، بارگیری بیش از ظرفیت، عدم سرویس دوره‌ای و استفاده از سیم بکسل بی‌کیفیت از علل متداول ضعیف شدن بالابر هستند.
4. آیا می‌توان از بالابر ساختمانی برای جابه‌جایی افراد استفاده کرد؟
   خیر؛ این کار خلاف مقررات است و می‌تواند منجر به حوادث جبران‌ناپذیر شود. بالابر ساختمانی صرفاً برای حمل بار و مصالح طراحی شده است.
5. بهترین راه برای پایین آوردن بالابر ساختمانی چیست؟
   پس از تخلیه بار و تجهیزات، اتصالات پایه‌ها و مهارها را آزاد کرده و سازه را به‌آرامی خوابانده یا جدا کنید. در صورت نیاز قطعات آن را برای استفاده مجدد یا انبارش مناسب باز کنید.
